磁通計（BST-802）

一、介紹

數字磁通計是利用電子積分原理制成、數字顯示被測磁通量大小的儀器，

它可對磁性材料進行檢測，不僅可測量磁通量值還可以對磁性產品的性能進行直接檢測，

從而達到控制產品質量的目的，本系列磁通計顯示清晰，操作方便，是磁通測量的理想工具。

二、技術指標

三、使用環境及物理性能

溫度范圍： 5℃ ～ 40℃

濕度范圍： 20%～ 80%

供電電源： 220VAC， 50HZ

顯示方式： 三位半 LED，正負極性自動顯示

儀器尺寸： 230mm ×205mm×85mm

儀器重量： 1.5kg

預熱時間： 5min

包裝運輸條件：溫度范圍： -25℃ ～ 55℃

濕度范圍： 20%～ 80%

外觀:應無明顯變形及機械損傷,字跡清晰

四、原理

設輸入線圈的匝數為 N，面積為 S，通過線圈內的磁場為 B，則磁通量φ =B· N· S。 反之已知φ， N， S，則 B=φ /（ N· S）。φ為測定值，在實用單位制下： s(米２ )，φ (Wb)， 則Ｂ (特斯拉Ｔ )。

五、磁通計配套應用

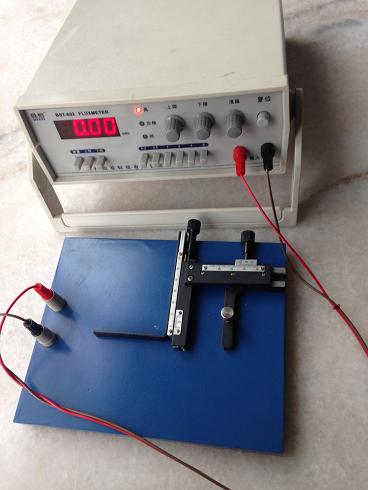

磁通計可連接平面線圈或亥姆霍茲線圈來測量磁體的磁通量。

A．針對電機行業，我們推薦使用平面線圈配套我司磁通計 來測試，以達到

產品控制的目的。我司標準平面線圈可測量磁瓦尺寸最大為 120mm*60mm（長*寬）。

用戶也可自行制作線圈以適用于不同規格磁瓦的測量。我司可提供技術支持。

B．對于單片磁柱或小尺寸的磁材，可選用標準亥姆霍茲線圈測量。配套我司 磁

通計，在輸入對應線圈常數后，可以對材料 Br 值進行直接判斷，從而控制材料質量。

六、溫馨提示:

      因磁通計需要配套線圈使用，測試前請聯系客服。我們將根據客戶的需求來定制配套測試工裝。
